政策背景
按照《重點用能單位節能管理辦法》《重點用能單位能耗在線監測系統推廣建設工作方案》和《關于加快推進重點用能單位能耗在線監測系統建設的通知》要求，為加快推進江蘇省重點用能單位能耗在線監測系統平臺建設，完成江蘇省全部重點用能單位的接入端系統建設，保障能源消耗數據接入系統實現每日上傳，為節能宏觀管理和監管執法提供數據支撐，助推重點用能單位節能挖潛、降本增效。
一、項目檔案
項目名稱：江蘇省新匯熱電業能耗在線監測系統項目案例
所屬行業：電力行業
項目采購相關設備：能耗在線監測系統1套、通訊管理機1臺、輔材1批
二、項目簡介
1、項目介紹：

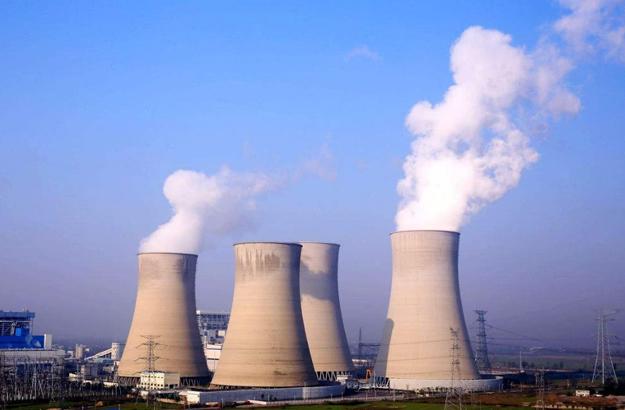

銅山縣新匯熱電有限公司主要經營：火力發電,供應蒸汽 等產品。公司尊崇“踏實、拼搏、責任”的企業精神，并以誠信、共贏、開創經營理念，創造良好的企業環境，以全新的管理模式，完善的技術，周到的服務，卓越的品質為生存根本，始終堅持用戶至上 用心服務于客戶，堅持用優質的服務去打動客戶。
2、能源管理現狀：
（1）用能單位能源品種和流向簡介
銅山縣新匯熱電有限公司目前主要產品為熱力-蒸汽。主要能源品種是天然氣。
（2）用能單位生產工序、生產工序單元、主要用能設備用能情況
根據《重點用能單位能耗在線監測系統技術規范》第2部分基礎信息與格式規范，企業重點設備或生產工序的主要用能情況如下：
鍋爐：耗能為天然氣，產品為蒸汽。
（3）能耗監測設備現狀：
①電力
現場有一個電力控制室，有兩個電力計量點，且具備485通信接口可直接使用；
②天然氣
廠內有一個天然氣站，配備了一套PLC控制單元，該控制單元已將站內使用的8臺天然氣表接入進來，實現了8臺天然氣監測點的用量監測。
③蒸汽
廠區有兩個蒸汽計量點，一個位于距天然氣站60米處，一個位于距電力控制室30米，隔一堵墻。
三、能耗在線監測系統解決方案
依據《重點用能單位能耗在線監測系統技術規范 第6部分 端設備技術規范（試行）》，T@Energy-AIO端設備支持Modbus RTU/TCP、OPC和Web Server協議等主流工業現場通信協議；數據的采集說明：
1、電力
利舊原有表計，現有的電力計量表計都具備可用的RS485通信接口，將數據通過有線的方式傳輸至端設備，端設備經過數據處理，轉發至發改委平臺。
即將表計的RS485接口用屏蔽雙絞線連接至端設備自帶的串口。對于不好走線或者流程復雜的計量點，可以采用無線Lora的方式連接至端設備。
2、天然氣
在PLC控制屏中設置一臺通訊管理機，用于數據采集和發送。由于八臺天然氣表的通訊線已匯總到PLC控制屏，可以在屏內設置8臺RS485代理主機，將現有485接口擴展為雙接口，擴展后一路連接至原有設備上，另外一路連接至通訊管理機。8臺RS485代理主機布設完成后，通過手拉手的方式連接至通訊管理機，通信管理機使用Modbus RTU協議和天然氣表進行通訊。
3、蒸汽
計量點1： 表計通信接口為RS232口，無法擴展。
可采用如下兩種方式完成：
方式一：拆除現有的通訊設備，將表計的通訊接口用于能耗在線監測系統。配套設備有無線Lora，將表計的RS232口接入無線Lora模塊， Lora模塊將數據傳輸至端設備。
方式二：增加一套蒸汽流量計，該流量計具備通訊功能，單獨用于能耗在線監測系統。配套設備有無線Lora，將表計的RS485口接入無線Lora模塊， Lora模塊將數據傳輸至端設備。
計量點2： 表計通信接口為RS485口，可以擴展。
在計量點2處設置一臺RS485代理主機，將現有485接口擴展為雙接口，擴展后一路連接至原有設備上，另外一路連接至無線Lora，Lora模塊將數據傳輸至端設備。
4、經濟指標（產品產量、工業總產值、工業增加值）等數據均通過手工填報的方式上傳數據。
5、端設備
端設備安裝于配電室，需要企業給端設備分配一個可用的固定IP外網接口，用于能耗數據采集和上傳至省平臺。

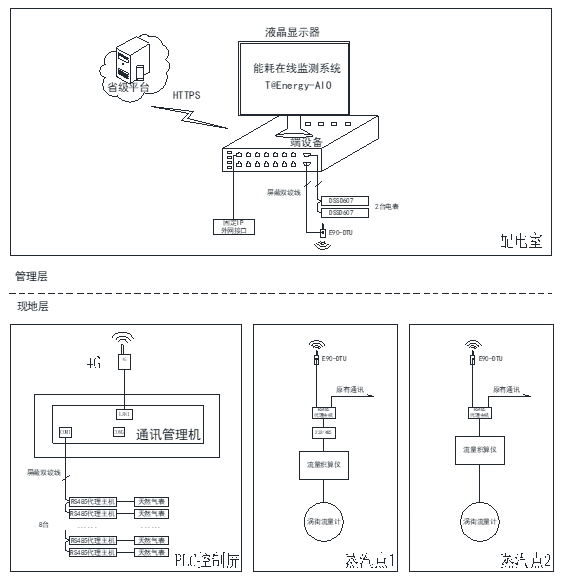

銅山縣新匯熱電有限公司能耗在線監測系統安全防護設計采用 “多層次立體防御”及“信息安全等級保護”相結合，從系統（或設備）所在的計算環境、通信網絡、安全管理以及物理安全等多層面部署安全保障措施，實現數據、系統、網絡等安全交換和關聯分析管理，保障同級系統內部、跨級系統區域安全互聯的安全。網絡整體架構規劃圖如下：
四、用戶收益
1、短期收益
（1）管理節能
幫助企業從粗放式能源管理形成逐漸高效的能源管理體系，一方面將能耗管理從無序變?yōu)橛行颍瑥亩嬲莆漳茉吹牧飨蚝屠眯剩涣硪环矫鏈p少運維人員的工作強度，降低錯、漏率，提升運維水平。
（2）優化生產負荷
根據當?shù)仉娏镜?ldquo;尖峰平谷”階梯電價，結合市場客戶的實際需求，合理的分配生產人員及生產設備投入情況，平衡產能，采用較為簡單的管理手段降低生產成本。
2、中期收益
（1）提高用能質量及可靠性
對于用能設備的狀態全面掌握，設備的異常和故障情況第一時間掌握，減少異常造成損失，并進行潛在問題預判，提升用能的可靠性和設備可靠性。對于能源質量問題進行監測特別是電能質量問題，發現問題后及時的通過電能質量治理手段優化電能質量。
（2）優化用能資產
通過對用能設備負載特性進行記錄分析，發現潛在容量；并為能耗進行核算，幫助選擇更為經濟的能耗支付方式。比如：“容改需”改造。同時，可以根據企業市場情況，優化企業固定資產結構，對于多余的設備可以進行變現處理。
3、長期收益
（1）技術節能改造
基于商業大數據，進行數據模型分析輔助決策，幫助發現企業節能改造的空間優化工藝流程，并進行成本核算和節能效果考核。在有依據、有監管的情況下，通過設備改造或者使用節能新技術來降低企業生產成本。
（2）能效考核
建立標準的能效考核的規范，結合能源考核體系，從企業內部促進主動節能，提升全體人員的節能意識。
